【普拉迪技術】對工作臺打磨有效提高加工精度

來源：PRATIC 普拉迪 點擊數：10189次 更新時間：2020-04-16

普拉迪型材加工中心由于行程長，承力結構體積較大，因此相比于一般類機床，普拉迪型材機的重量較重，較輕的機床（如PIA系列）有8噸左右，較重的機床（龍門系列）有50噸左右。這樣的重量，在受到重力的影響下，導致床身出現較大的形變。為了抵抗這樣形變造成的影響有兩種方種：第一種，高剛度的承力結構；第二種，相應的形變補償方法。本文主要講敘第二種的一個方法，普拉迪如何通過工作臺面的加工（銑面），來修正重力形變帶來的影響，保證機床的加工精度。


銑面

以普拉迪型材加工中心PYC加工中心為例，當Y軸行程為最大值時，機頭鼻端受重力影響的形變?nèi)鐖D 1所示，紅色區域指示最大形變，其值為14.6絲，藍色區域指示最小形變，其值為12絲，由于主軸位于中心處，所以我們以平均形變?yōu)橹笜?biāo)，其值為13.3絲。

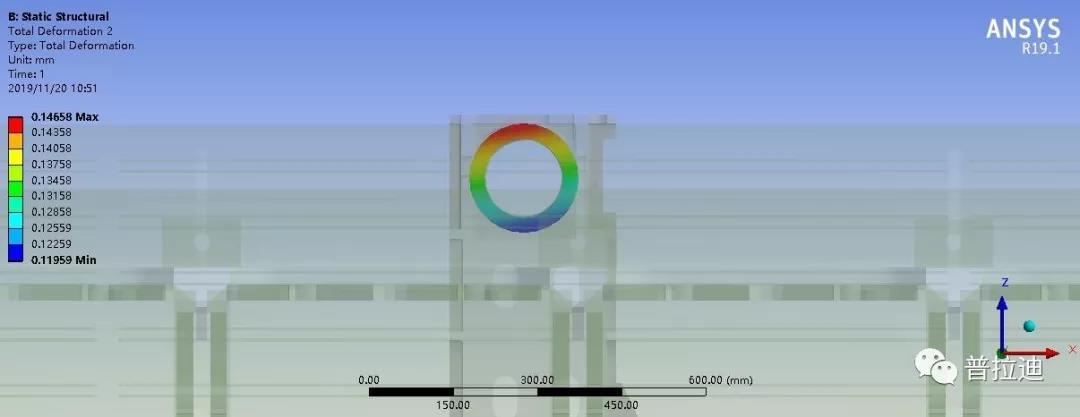

圖 1 PYC鼻端處形變


假設在加工過程中，主軸會跑完整個Y軸行程，僅考慮重力作用，我們將機頭加工面平均形變沿Y軸行程進行分析，得到了圖2所示結果。

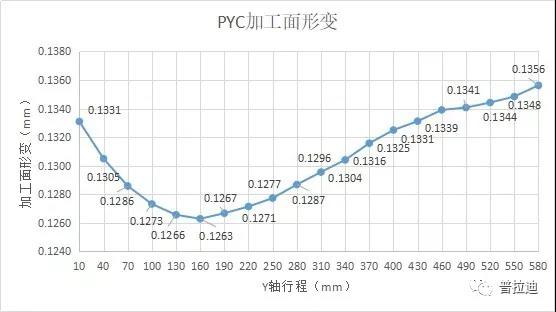

圖 2 PYC加工面形變與Y軸行程的關系

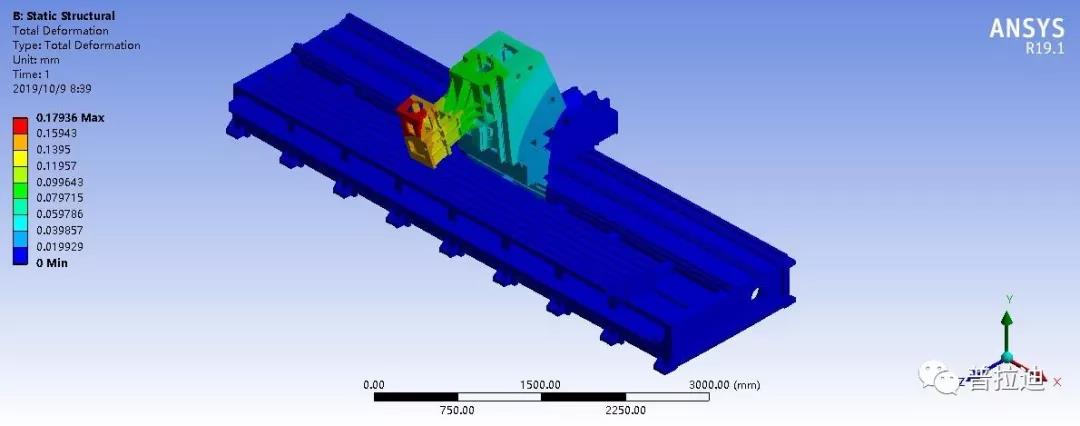

圖 3 Y軸行程為10時，整機各部件相對位置


通過上圖我們可知，加工面形變成曲線變化在沿Y軸移動時，在行程為160mm時，加工面形變最小。在行程為580mm時，加工面形變最大。根據結果我們對工作臺面進行相應的打磨，就可以克服重力帶來的形變導致的加工誤差。


 結論

通過工作臺面平面打磨，我們能有效提高精度，在未來將進行曲面打磨，或者設計出使機頭加工面呈線性形變的結構，進一步提高我們機床的精度。
