　　數控暫停指令G04

　　G04指令用于暫停進給，其指令格式是：G04 P____ 或G04 X(U)____

　　暫停時間的長短可以通過地址X(U)或P來指定。其中P后面的數字為整數，單位是ms;X(U)后面的數字為帶小數點的數，單位為s。有些機床，X(U)后面的數字表示刀具或工件空轉的圈數。

　　該指令可以使刀具作短時間的無進給光整加工，在車槽、鉆鏜孔時使用，也可用于拐角軌跡控制。

　　例如，在車削環槽時，若進給結束立即退刀，其環槽外形為螺旋面，用暫停指令G04可以使工件空轉幾秒鐘，即能將環形槽外形光整圓!

　　例如欲空轉2.5s時其程序段為：

　　G04 X2.5或G04 U2.5或G04 P2500;

　　G04為非模態指令，只在本程序段中才有效。

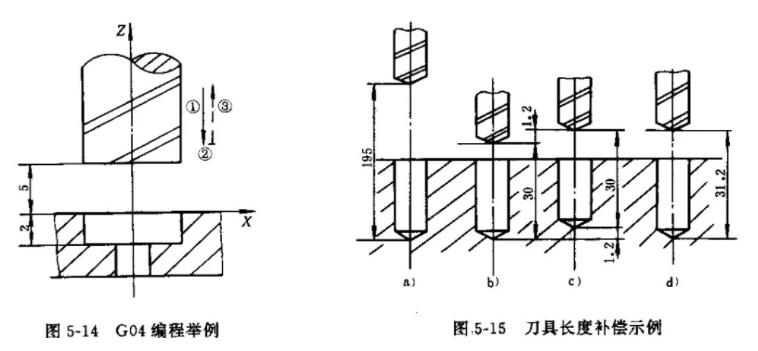

　　銑床G04編程：

　　G04指令可使刀具作暫短的無進給光整加工，以獲得圓整而光滑的表面。，用暫停指令使刀具作非進給光整切削，然后退刀，保證孔底平整。2)鏜孔完畢后要退刀時，為避免留下螺旋劃痕而影響表面粗糙度，應使主軸停止轉動，并暫停幾秒鐘，待主軸完全停止后再退刀。假如刀具夾頭帶有正反轉機構，可用暫停指令以暫停時間代替指定的距

　　G04指令可使刀具作暫短的無進給光整加工，以獲得圓整而光滑的表面。一般用于下列情況：

　　1)加工盲孔時，在刀具進給到規定深度后;，用暫停指令使刀具作非進給光整切削，然后退刀，保證孔底平整;

　　2)鏜孔完畢后要退刀時，為避免留下螺旋劃痕而影響表面粗糙度，應使主軸停止轉動，并暫停幾秒鐘，待主軸完全停止后再退刀;

　　3)用絲錐攻螺紋時。假如刀具夾頭帶有正反轉機構，可用暫停指令以暫停時間代替指定的間隔，待攻螺紋完畢，絲錐退出工件后;再恢復機床的動柞指令。

　　程序格式：

　　G04 X

　　P

　　地址碼X或P為暫停時間，其中X后面可用帶小數點的數，單位為s，如G04 X5表示在前一程序執行完后，要經過5s以后，后一程序段才執行。地址P后面不答應用小數點，單位為ms。如G04 P1000表示暫停1s。

　　說明：

　　1)程序在執行到某一段后，需要暫停一段時間，進行某些人為的調整，這時用G04指令使程序暫停，暫停時間一到，繼續執行下一段程序。

　　2)G04的程序段里不能有其它指令。
